Od bojlera do dizalice topline za potrošnu toplu vodu

Centralizirani sustav sa Sheen EVO 2.0 dizaliom topline u kombinaciji s 2000-litarskim spremnikom i solarnim toplinskim panelima za proizvodnju potrošne tople vode, Intelliplant sustavom upravljanja i nadzora.

Zgrada i izazov

Kućni savjet zgrade etažnih vlasnika 2023. godine odlučio je provesti energetsku obnovu zgrade iz 1960-ih, koja se sastoji od 36 stanova ukupne površine 4500 m2 i nalazi se u središtu Milana. Cilj je bio smanjiti operativne troškove remontom postojećeg sustava klimatizacije, koji se sastojao od dva stara kotla za grijanje i potrošnu toplu vodu, chiller uređaja za hlađenje te distribucije putem radijatora i ventilokonvektora.

Najznačajniji trošak koji je trebalo riješiti bila je proizvodnja potrošne tople vode.

Rješenje i rezultati

Odabrano rješenje je sustav temeljen na visokoučinkovitoj dizalici topline s inverterskom tehnologijom i ekološki prihvatljivim rashladnim sredstvom R32 Sheen EVO 2.0 u kombinaciji s akumulacijom od 2000 litara i solarnim toplinskim panelima, u kombinaciji s kondenzacijskim kotlom koji djeluje kao rezerva tijekom vršne potražnje.

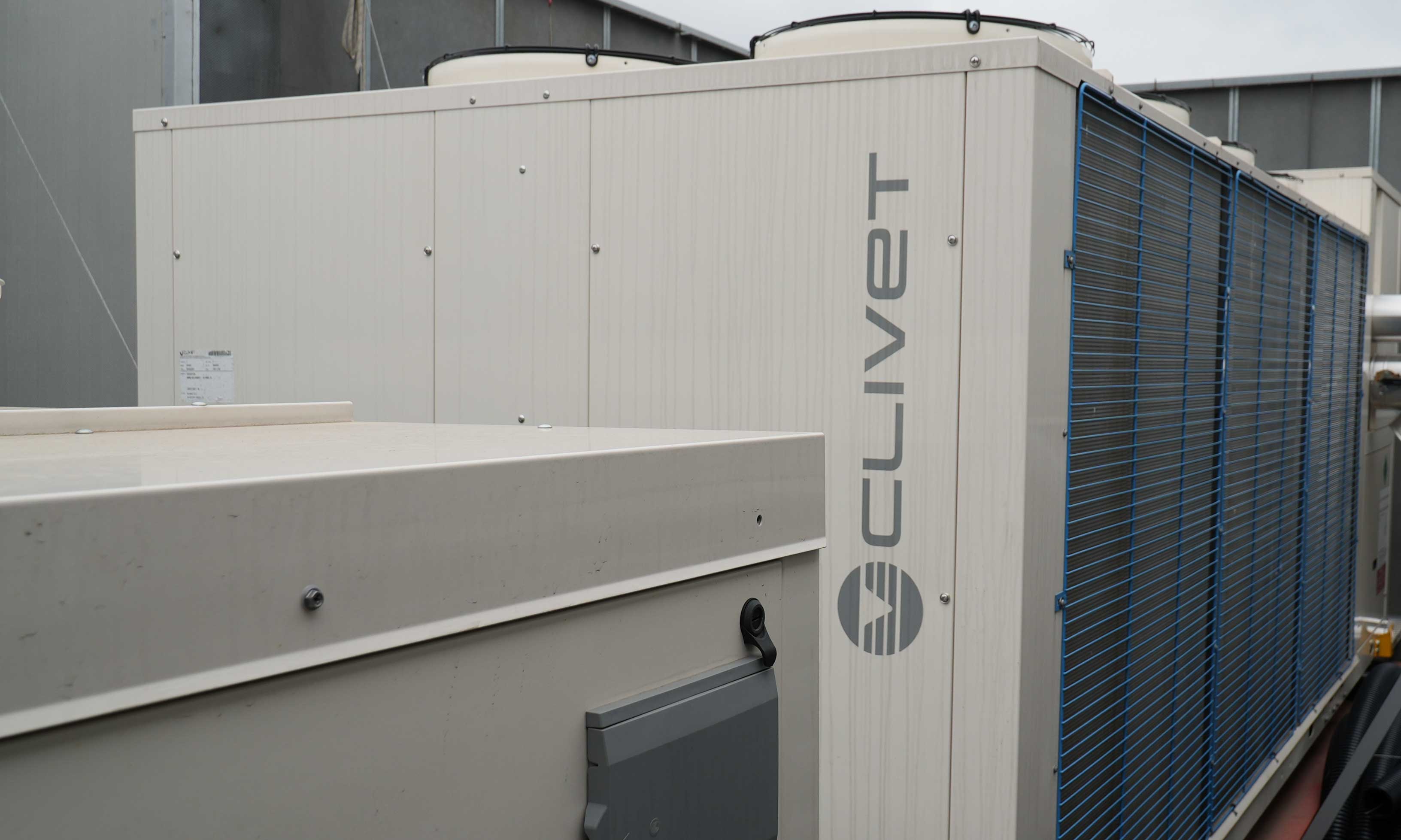

Za ostatak sustava donesena je odluka o zamjeni starog kotla za grijanje kondenzacijskim kotlom s akumulacijom od 1500 litara, a starog chiller uređaja novim visokoučinkovitim Clivet chiller uređajem.

Radi uštede i na troškovima električne energije u zajedničkim prostorima, konačno se ugrađuju 2 Sinergy sustava s 2 baterije od 20 kW/h i 2 invertera od 10 kW u kombinaciji s fotonaponskim panelima od 20 kW. Sve koordinira Intelliplant sustav upravljanja zgradama, koji optimizira udobnost i potrošnju električne energije cijelog sustava te prati proizvodnju fotonaponskih sustava i stanje napunjenosti baterija.

S novim kompletnim sustavom postignuti su svi ciljevi: i smanjenje troškova proizvodnje potrošne tople vode i godišnje klimatizacije.

Zahvaljujući INTELLIPLANT sustavu, voditelj postrojenja uvijek ima pod kontrolom rad svih jedinica i stoga može brzo intervenirati u slučaju anomalija ili kvarova.



Sudionici

Ugradnja: Pentagas
Agencija: Pieracci

Projektiranje: Studio Planning, Milan



Ugrađene Clivet jedinice

1 dizalica topline Sheen EVO 2.0
1 Magnum chiller uređaj WSAT-XEM
1 INTELLIPLANT sustav upravljanja i nadzora

1 akumulacija energije i inverter Sinergy od 20 kW
