Izazov za dizajnera bio je osigurati udobnost i dobrobit radnika i zaposlenika tijekom cijele godine kroz sustav koji je ujedno i ekonomski održiv.

Optimalno rješenje koje je pronašao Studio Forgia Ingegneri Architetti Associati bila je kombinacija naprednog VRF sustava za 3000 m² ureda i tvorničkog restorana te sustava rooftop za 4800 m² proizvodnog prostora.

Kvaliteta zraka koju udišu uredski radnici i svi oni koji koriste tvornički restoran povjerena je dvjema jedinicama za obnovu zraka s aktivnim termodinamičkim oporavkom i ZEPHIR3 elektroničkom filtracijom, zahvaljujući njihovom potpuno nezavisnom i samostalnom radu te uporabi visokoučinkovitih elektroničkih filtara (ISO 16890 ePM1 90%).

Kako bi se osigurala toplinska udobnost u prostorijama koje se koriste kao uredi i tvornički restoran, ugrađeno je sljedeće:

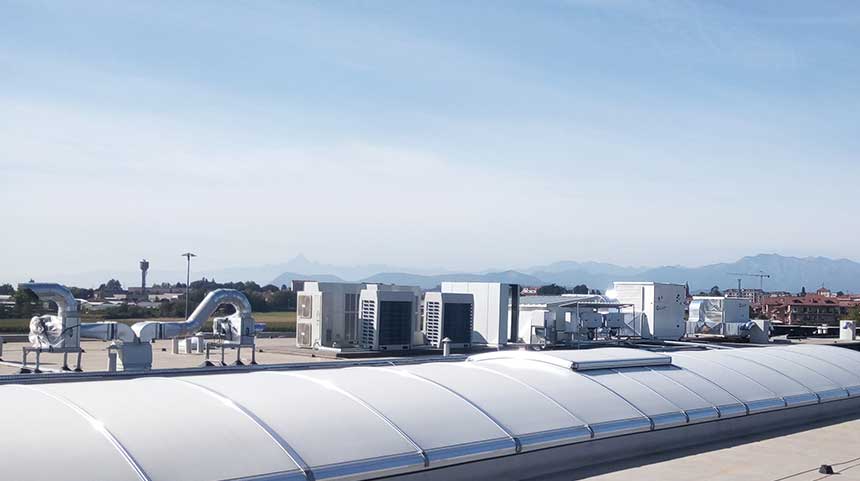

• 4 vanjske VRF jedinice s inverterskom tehnologijom za brzo prilagođavanje potrebnom opterećenju
• 96 unutarnjih jedinica VRF
• 2 unutarnje jedinice s obnovom zraka i povratom energije (HRV) za dvije glavne dvorane za sastanke.

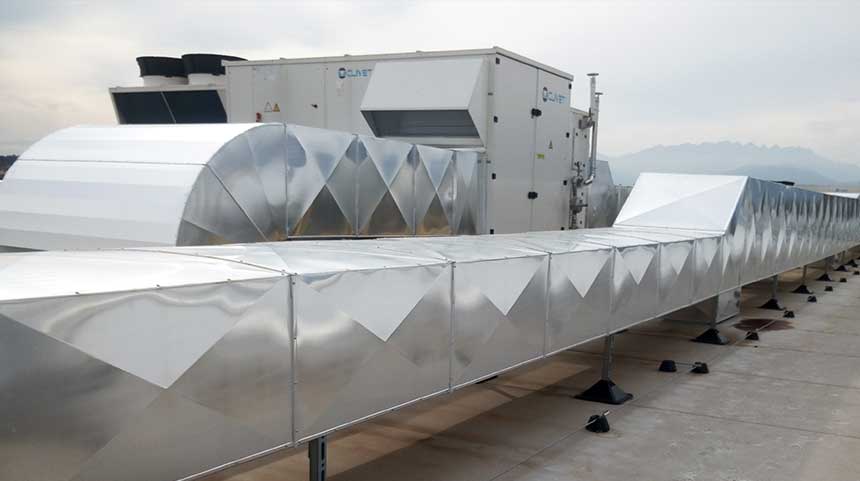

Proizvodni prostor umjesto toga opslužuju 4 rooftop jedinice CLIVETPack² CSRN-XHE2 80.4 s THOR termodinamičkim povratom energije; one, s pojedinačnim i nezavisnim jedinicama, osiguravaju zadovoljavanje unutarnjih opterećenja i potrebnu higijensku izmjenu, maksimizirajući povrat energije ustajalog zraka. Sustav je konačno upotpunjen s 2 mini VRF sustava koji opslužuju dvije pomoćne tehničke prostorije pogona.

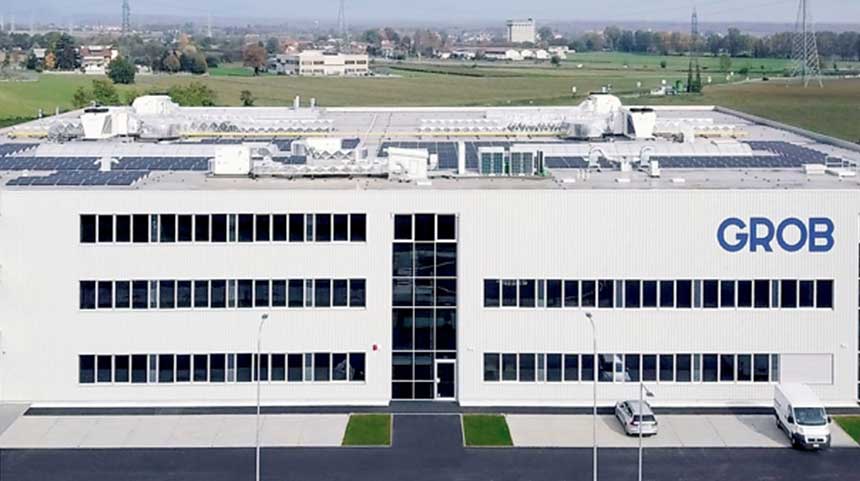

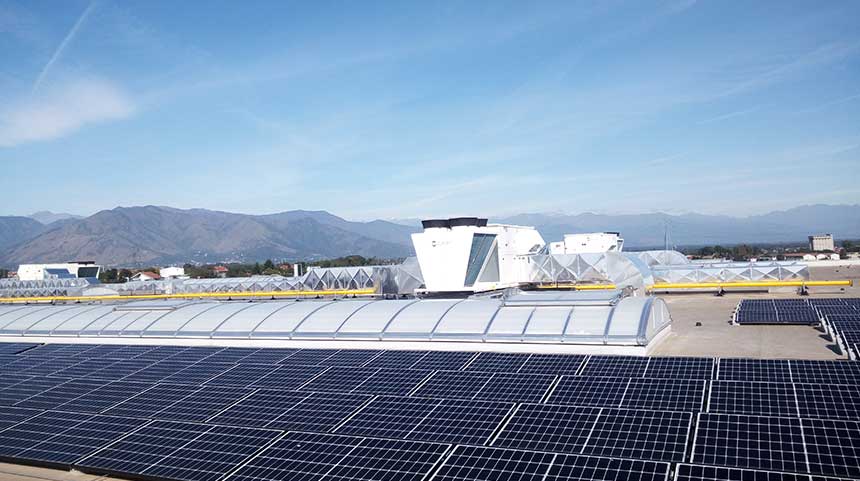

Inženjer Uberto Forgia, koji je nadgledao projektiranje sustava, je izjavio: „Odabrano rješenje omogućilo nam je, u usporedbi s hidrauličkim sustavom za obradu zraka - UTA, fleksibilniji sustav koji se bolje prilagođava različitim potrebama proizvodnog prostora i ureda, osiguravajući maksimalnu udobnost u pogledu kvalitete zraka ne samo zimi, već i ljeti za radnike i uredske djelatnike. Sustav također omogućuje najbolje korištenje vršnog fotonaponskog sustava od 120 kW, koji pokriva otprilike 30 % potrošnje električne energije postrojenja, s pozitivnim ekonomskim koristima.

Rješenje se pokazalo fleksibilnijim od rješenja temeljenog na hidroničkom sustavu s dizalicama topline/kotlovima i tradicionalnim uređajima za obradu zraka postavljenim na ravnom krovu zgrade:

• pojednostavljenje sustava distribucije;
• smanjenje ukupnih dimenzija;
• uklanjanje problema sa smrzavanjem tijekom mogućih zimskih prekida rada postrojenja.

• 3 Zephir3 size3
• 1 Zephir3 size5
• 4 CSRN-XHE2 80.4
• 81 VRF unutarnje jedinice
• 2 VRF IDU Heat Recovery (HRV)
• 4 VRF ODU (265 kW)


Dizajner: Studio Forgia Ingegneri Architetti Associati - San Mauro Torinese - Torino
Instalater: M.I.T. - Nichelino - Torino, Italija
Servisni centar: AC Service - Moncalieri - Torino, Italija
Agencija Clivet: Condsystem, Torino
