HYDRO-SPLIT verzija Tower

Unutarnja hidronična jedinica s postoljem sa spremnikom PTV-a za Hydro Split sustave

WISAN-YME 1 S + HQCN-NEE 1 TC A WISAN-PME 1 S + HQCN-NEE 1 TC A

HYDRO-SPLIT Tower: Siguran i ekološki prihvatljiv

Siguran i ekološki prihvatljiv

Siguran, fleksibilan i održiv sustav: unutarnja jedinica sa spremnikom tople vode dizajnirana je za sustave koji koriste vodu umjesto rashladnog plina.

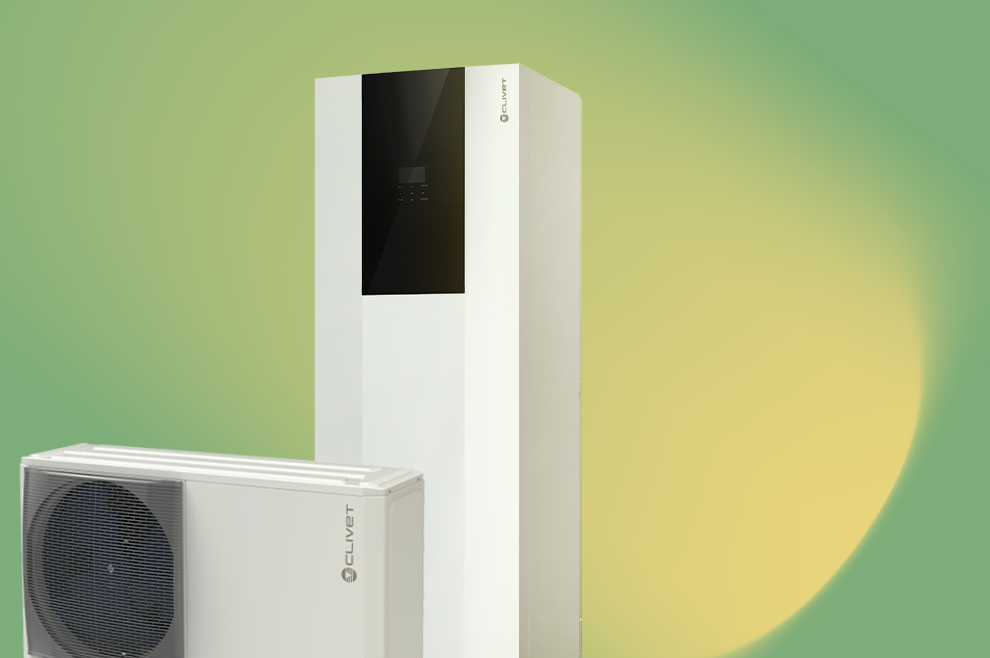

HYDRO-SPLIT versione TOWER insieme a EDGE F: Comfort totale in un unico sistema
Potpuna udobnost u jednom sustavu

Jedinstveno rješenje za grijanje, hlađenje i proizvodnju potrošne tople vode, sve u kompaktnom toranjskom sustavu. Zahvaljujući svojoj svestranosti, može se spojiti na dizalicu topline EDGE, optimizirajući potrošnju i osiguravajući maksimalnu uštedu energije.

Praktična ugradnja

Sustav je dizajniran za ugradnju bez složenih postupaka. Spajanje elemenata može izvršiti izravno vodoinstalater.

HYDRO-SPLIT TOWER: Praktična ugradnja

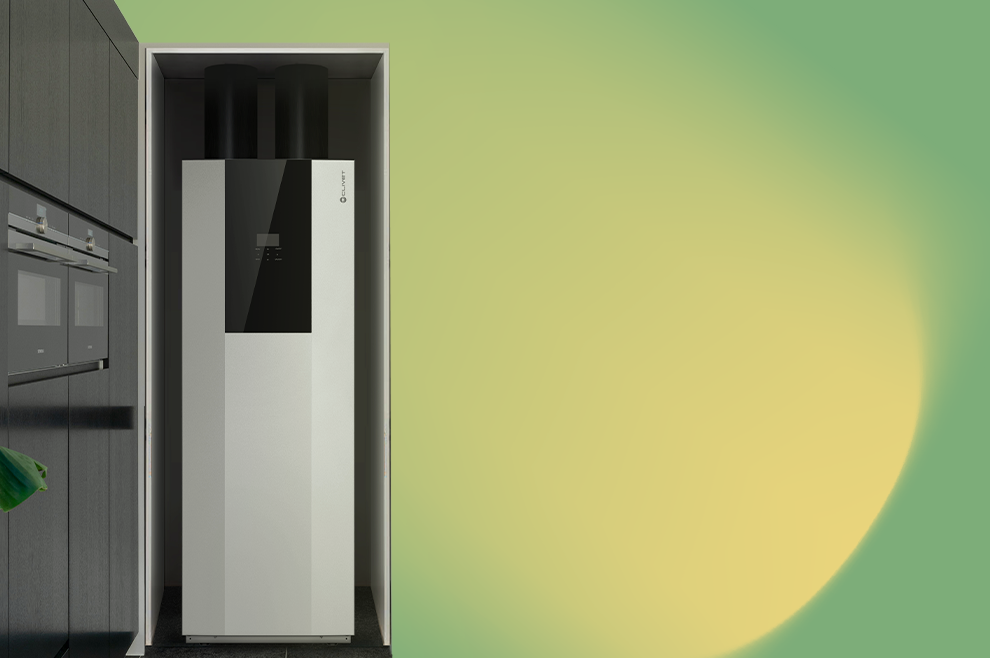

HYDRO-SPLIT Tower: Uredan i funkcionalan dizajn
Uredan i funkcionalan dizajn

Uredan i funkcionalan dizajn koji uključuje sve komponente sustava, čistu i urednu unutarnju jedinicu.

Stvoren za sve ukuse

Njegovi profinjeni oblici lako se prilagođavaju stilu vašeg doma.

Toplo / Hladno

Toplo / Hladno

Proizvodi besplatno hlađenje / grijanje
Instantna PTV

Instantna PTV

Proizvodi potrošnu toplu vodu na zahtjev u trenu
€-Prekidač

€-Prekidač

Uključuje najisplativiji generator
Praćenje Clivet Eye

Praćenje Clivet Eye

Može se nadzirati na daljinu pomoću Clivet Eye
Toplo / Hladno

Toplo / Hladno

Proizvodi besplatno hlađenje / grijanje
Instantna PTV

Instantna PTV

Proizvodi potrošnu toplu vodu na zahtjev u trenu
€-Prekidač

€-Prekidač

Uključuje najisplativiji generator
Praćenje Clivet Eye

Praćenje Clivet Eye

Može se nadzirati na daljinu pomoću Clivet Eye

Tehnički sažetak

Dimenzije unutarnje jedinice (duljina x visina x dubina)

Verzija s PTV 190 L: od 600x1694x615 mm
Verzija s PTV 250 L: od 600x2004x615 mm

Dimenzije vanjske jedinice (duljina x visina x dubina)

Počevši od 1295x717x400 mm

Klasa učinkovitosti grijanja (prosječna klima)

A+++ (Voda 35 °C)
A++ (Voda 55 °C)

Dostupni su uzastopni tuševi

od 4 do 5

Raspon površine kuće

od 42 do 170 m²

Zvučna razina unutarnje jedinice

od 41 dB(A) (simile ad un frigorifero)

Upotpunite svoj sustav

Hidronički moduli dizajnirani su za pojednostavljenje instalacije, smanjujući i operacije i potrebne vještine, kako biste odmah dobili idealnu klimu u kombinaciji s monoblok dizalicom topline.

EDGE EVO 2.0 - EXC: Kombinira monoblok dizalicu topline u Excellent verziji

Kombinira monoblok dizalicu topline u Excellent verziji
EDGE F: Kombinira monoblok dizalicu topline s rashladnim sredstvom R-290

Kombinira monoblok dizalicu topline s rashladnim sredstvom R-290
Tražite podršku?
Kontaktirajte nas: savjetnik tvrtke Clivet odgovorit će na vaša pitanja.
Kontaktirajte nas

Istražite naša alternativna rješenja

HYDRO-SPLIT verzija MINI, Kompaktna, učinkovita unutarnja jedinica, idealna za male prostore s Hydro-Split sustavom.

HYDRO-SPLIT verzija MINI

Kompaktna, učinkovita unutarnja jedinica, idealna za male prostore s Hydro-Split sustavom

WISAN-YME 1 S + HQCN-NEE 1 MC A - WISAN-PME 1 S + HQCN-NEE 1 MC

HYDRO-SPLIT verzija INVISIBLE, Ugrađeni hidraulični modul sa spremnikom PTV-a

HYDRO-SPLIT verzija INVISIBLE

Ugrađeni hidraulični modul sa spremnikom PTV-a

WiSAN-YME 1 S + HQCN-NEE 1 IC A WiSAN-PME 1 S + HQCN-NEE 1 IC

HYDRO-SPLIT versione BOX: WISAN-YME 1 S + HQCN-NEE 1 BC A WISAN-PME 1 S + HQCN-NEE 1 BCÈ Unutarnja zidna jedinica za Hydro-Split sustav

HYDRO-SPLIT verzija BOX

Unutarnja zidna jedinica za Hydro-Split sustav

WISAN-YME 1 S + HQCN-NEE 1 BC A WISAN-PME 1 S + HQCN-NEE 1 BC

EDGE EVO 2.0 - EXC: Monoblok dizalica topline zrak-voda

EDGE EVO 2.0 - EXC

Monoblok dizalica topline zrak-voda

WiSAN-YME 1 S 2.1÷14.1

SPHERA EVO 2.0 INVISIBLE: Ugrađena dizalica topline Refrigerant-split zrak-voda

SPHERA EVO 2.0 INVISIBLE

Ugrađena dizalica topline Refrigerant-split zrak-voda

SQKN-YEE 1 IC + MiSAN-YEE 1 S 2.1÷5.1

SPHERA EVO 2.0 BOX, Zidna dizalica topline zrak-voda

SPHERA EVO 2.0 BOX

Zidna dizalica topline zrak-voda

SQKN-YEE 1 BC + MiSAN-YEE 1 S 2.1÷8.1

SPHERA EVO 2.0 Zimi toplo, ljeti hladno, s toplom vodom koja je uvijek dostupna.

SPHERA EVO 2.0

Dizalica topline zrak-voda sa spremnikom potrošne tople vode

SQKN-YEE 1 TC + MiSAN-YEE 1 S 2.1÷8.1

EDGE F: Monoblok dizalica topline zrak-voda

EDGE F

Monoblok dizalica topline zrak-voda

WiSAN-PME 1 S 2.1÷8.1

EDGE PRO, WiSAN-PMP 1 S 2.1-8.1T

EDGE PRO

Monoblok reverzibilna dizalica topline zrak/voda za grijanje, hlađenje i proizvodnju potrošne tople vode

WiSAN-PMP 1 S 2.1-8.1T

CiSDN-M EP 1 MR Jedan uređaj, pet funkcija, nula briga

FULLNESS

Sveobuhvatna dizalica topline koja kombinira klimatizaciju, čisti zrak i toplu vodu u jednom kompaktnom rješenju bez vanjske jedinice.

CiSDN-M EP 1 MR

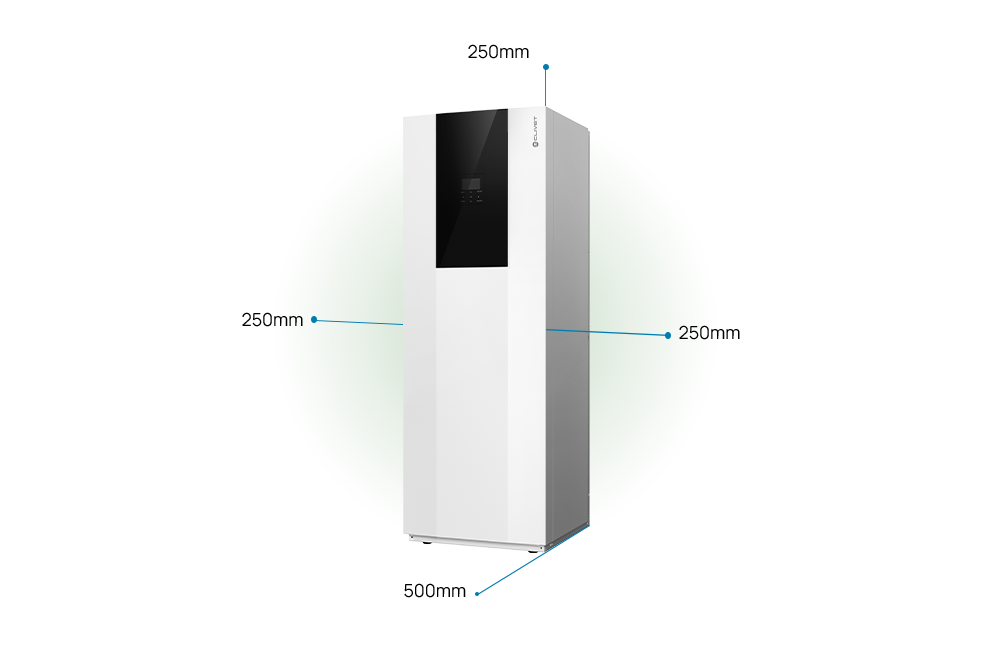

Udaljenosti koje treba održavati oko unutarnje jedinice: 500 milimetara sprijeda, 250 milimetara s obje strane, 250 milimetara s gornje strane
Optimizirani prostori

Za ispravan rad uređaja važno je održavati naznačene sigurnosne udaljenosti. Provjerite ili zamolite jednog od naših konzultanata da prouči najbolji položaj za vaše prostore.

Tehnički list proizvoda

Dimenzije

Dimenzije unutarnje jedinice (duljina x visina x dubina)

Verzija s PTV 190 L: od 600x1694x615 mm Verzija s PTV 250 L: od 600x2004x615 mm

Dimenzije vanjske jedinice (duljina x visina x dubina)

Počevši od 1295x717x400 mm

Radni raspon (vanjski zrak)

Radni raspon grijanja

-25 / 35 °C

Radni raspon hlađenja

-5 / 43 °C

Sezonska učinkovitost

Klasa učinkovitosti grijanja (prosječna klima)

A+++ (Voda 35 °C) A++ (Voda 55 °C)

Proizvodnja potrošne tople vode

A+ s profilom uzorkovanja L ili XL

Učinkovitost

Grijanje (vanjski zrak 7 °C / voda 35 °C)

od 4.20 kW do 15.9 kW: COP do 5.15

Grijanje (vanjski zrak -7 °C / voda 35 °C)

od 4.70 kW do 13.1 kW: COP do 3.20

Hlađenje (vanjski zrak 35 °C / voda 18 °C)

od 4.50 kW do 14.2 kW: EER do 5.50

Ekvivalentni volumen potrošne tople vode (40 °C)

Do 269 L

Dimenzioniranje

Dostupni su uzastopni tuševi

od 4 do 5

Raspon površine kuće

od 42 do 170 m²

Zvučna snaga

Zvučna razina unutarnje jedinice

od 41 dB(A) (simile ad un frigorifero)

Zvučne razine vanjske jedinice

od 53 dB(A) (simile alla pioggia moderata)
Moguće kombinacije

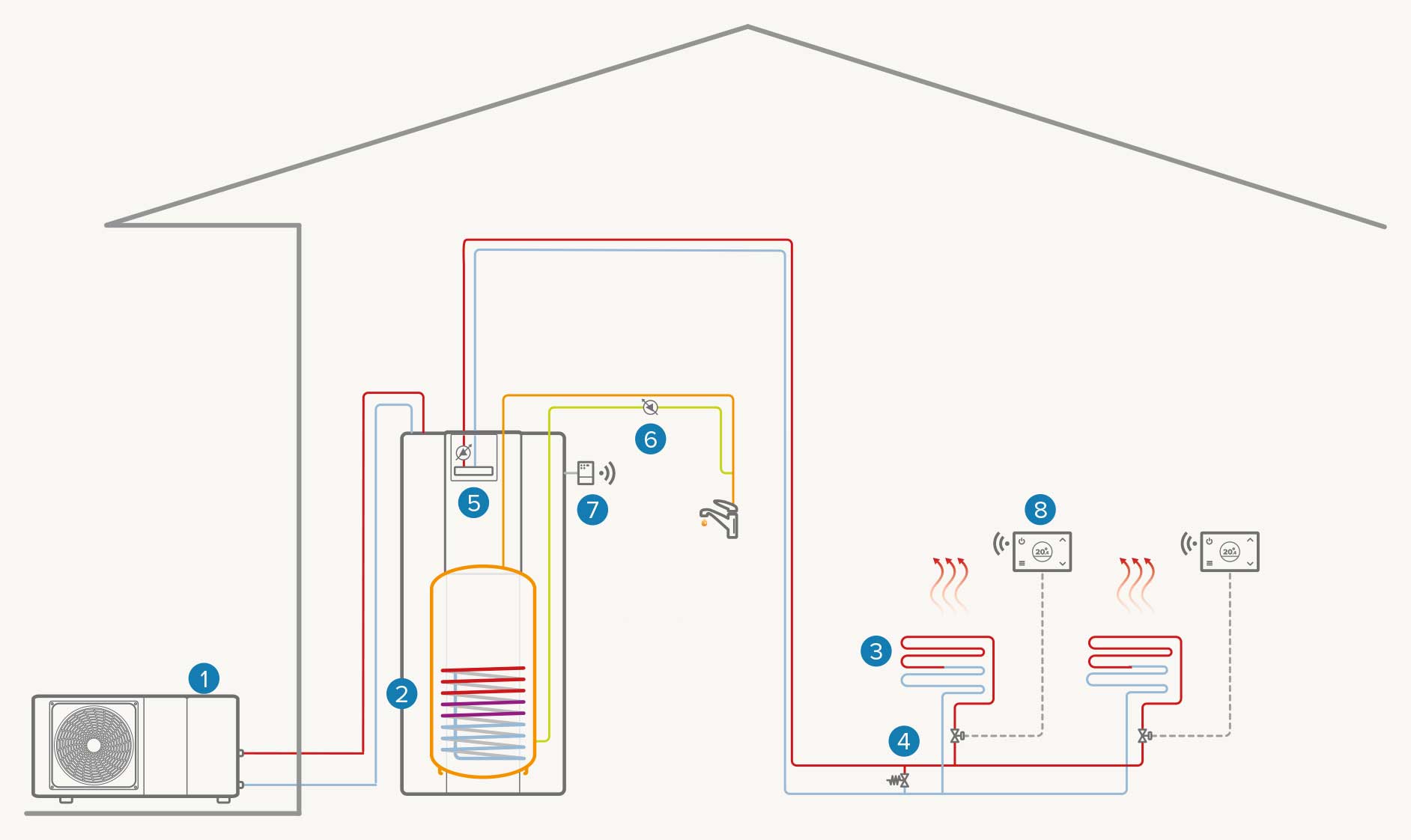

Sustav s jednom zonom, pojedinačni potisak: Grijanje / PTV
  1. vanjska jedinica
  2. unutarnja jedinica
  3. zona grijanja
  4. bypass*
  5. komplet za jednu zonu hidraulička skretnica i crpka
  6. cirkulacijska crpka za PTV
  7. Wi-Fi prijemnik SwitchConnect
  8. Wi-Fi kronotermostat HID-TConnect2

*zasebna isporuka

Sustav s jednom zonom, pojedinačni potisak: Grijanje / PTV
Moguće kombinacije

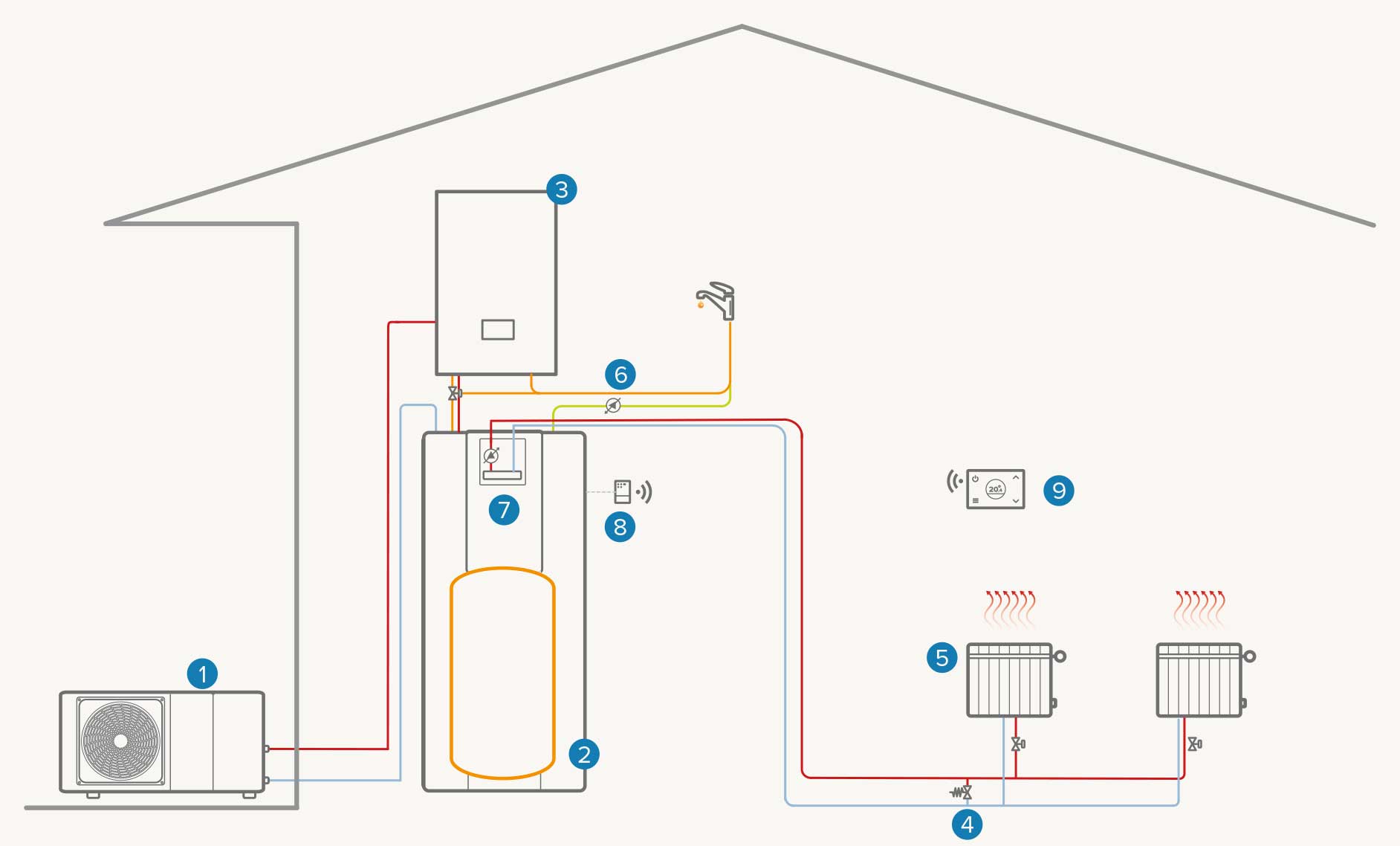

Sustav s jednom zonom + kotao: Grijanje / PTV
  1. vanjska jedinica
  2. unutarnja jedinica
  3. kondenzacijski kotao
  4. bypass*
  5. sustav grijanja
  6. cirkulacijska crpka za PTV
  7. Komplet za jednu zonu hidraulička skretnica + crpka
  8. Wi-Fi prijemnik SwitchConnect
  9. Wi-Fi kronotermostat HID-TConnect2

*zasebna isporuka

Sustav s jednom zonom + kotao: Grijanje / PTV
Moguće kombinacije

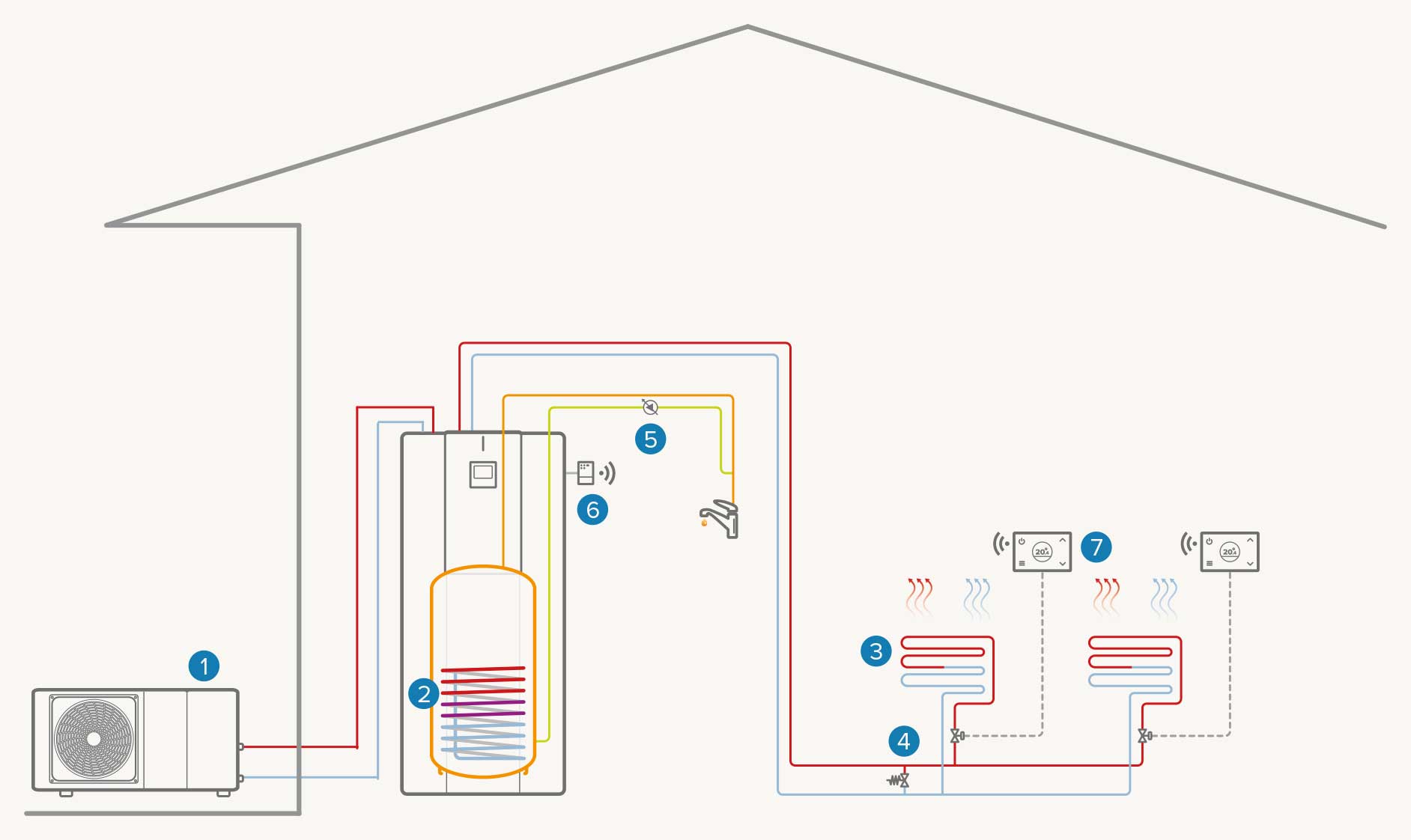

Sustav s jednom zonom: Grijanje / PTV
  1. vanjska jedinica
  2. unutarnja jedinica
  3. zona grijanja
  4. bypass*
  5. cirkulacijska crpka za PTV
  6. Wi-Fi prijemnik SwitchConnect
  7. Wi-Fi kronotermostat HiDTConnect2

*zasebna isporuka

Sustav s jednom zonom: Grijanje / PTV
Moguće kombinacije

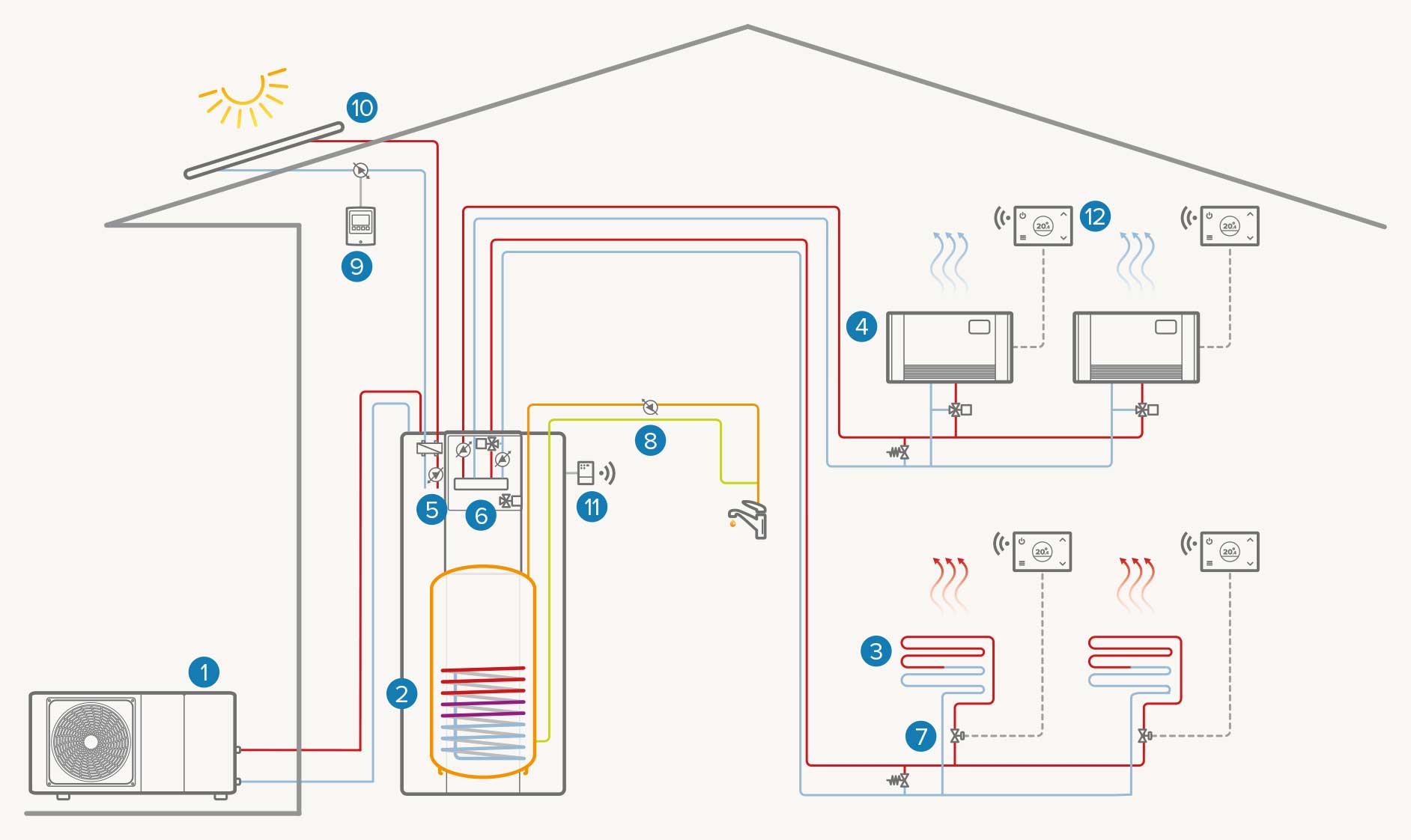

Sustav s dvije zone + solarno: Grijanje / PTV
  1. vanjska jedinica
  2. unutarnja jedinica
  3. zona grijanja
  4. zona hlađenja
  5. komplet za spajanje solarnog sustava
  6. Komplet za dvije zone
  7. premosni ventil (bypass)
  8. cirkulacijska pumpa za PTV
  9. komplet za cirkulaciju solarnog sustava
  10. Solarni kolektor ELFOSun3
  11. Wi-Fi prijemnik SwitchConnect
  12. Wi-Fi kronotermostat HID-TConnect2

*vanjska isporuka

Sustav s dvije zone + solarno: Grijanje / PTV
